นวัตกรรมฝายพับได้แบบไฮดรอลิกและถุงลม (ALLA Foldable Dam / Weir Systems) ALLA Foldable Dam & Weir Systems (Hydraulic Elevator Dam & Pneumatic Dam) ALLA 盾形活动坝与气动盾形坝系统解决方案 (液压及气排活动坝)
นวัตกรรมฝายเก็บกักระบายน้ำอัตโนมัติแบบพับได้ เพื่อการจัดการน้ำชลประทานและบรรเทาอุทกภัยอย่างยั่งยืน Innovative automatic crest gates and foldable dams for efficient river regulation, eco-friendly storage, and flood mitigation. 新型智能液压钢坝与气动橡胶囊盾形闸门系统，用于河道水位动态调控、生态蓄水与防洪减灾。
1. รายละเอียดเทคโนโลยีบริหารจัดการน้ำ (Technology Overview) 1. Water Resource Management Overview 1. 技术概览与工况应用
**ระบบฝายพับได้ ALLA Foldable Dam / Weir Systems** พัฒนาขึ้นเพื่อเป็นโซลูชันวิศวกรรมชลประทานและป้องกันอุทกภัยยุคใหม่ ช่วยทดแทนการก่อสร้างฝายคอนกรีตถาวรแบบเดิมที่มักขวางทิศทางน้ำหลากในฤดูน้ำหลากและส่งผลต่อสิ่งแวดล้อม โดยฝายพับได้สามารถปรับระดับยกลงแบนราบกับท้องน้ำเพื่อระบายน้ำปริมาณมหาศาลได้อย่างรวดเร็ว หรือยกบานกั้นขึ้นเพื่อยกระดับน้ำกักเก็บในหน้าแล้งอย่างมีประสิทธิภาพ
The **ALLA Foldable Dam & Weir Systems** present a next-generation hydraulic engineering design that replaces rigid concrete weirs. During floods, the steel shield panels fold completely flat against the river bed to ensure maximum discharge rate. In dry seasons, the shields are raised to build up upstream water storage dynamically.
**ALLA 盾形活动闸门与坝体系统**是现代水利工程与防洪排涝的创新方案。在汛期，盾板可平铺于河床底部，实现无障碍过流和最大泄洪效率；在枯水期，盾板可起竖蓄水，实现动态水位监控与水资源灵活存蓄，全面取代传统不可调式的固定堰。
รักษาระบบนิเวศทางน้ำ ทรายและกรวดสามารถไหลผ่านไปได้ตามธรรมชาติเมื่อลดบานฝายลง ไม่สะสมดินตะกอน Allows natural sand/sediment bypass and fish passage during fully lowered states, preventing silt accumulation.
ควบคุมระดับบานกั้นได้แม่นยำ ปล่อยผ่านน้ำล้นแนวสันบานได้อย่างสม่ำเสมอในทุกสภาพอากาศ Allows fine-tuned control over shield angles to ensure optimal overflow sheet thickness and water distribution.
2. ฝายพับได้สองระบบหลัก (Core Systems Comparison) 2. Core Technologies Comparison 2. 坝体两大主流驱动技术对比
ควบคุมการเปิด-ปิด ยกขึ้นและพับลงของบานเหล็กกั้นน้ำผ่านกระบอกสูบไฮดรอลิกโดยตรงที่อยู่ด้านหลังบานพาน Operated via heavy-duty hydraulic cylinders mounted behind the steel gate shields to push/pull the gate. 通过布置在钢坝板背部的液压缸活塞杆直接推拉盾板进行起竖与折叠放倒。
- การควบคุม:Control: ระบบปั๊มไฮดรอลิกส่วนกลาง | Hydraulic pump station
- ความโดดเด่น:Highlights: ทนทานสูงมาก รับแรงดันสูงได้ดี ปรับระดับละเอียด | High load tolerance, precise positioning
- การใช้งาน:Applications: เขื่อนชลประทาน สถานีควบคุมน้ำหลัก และระบบป้องกันน้ำท่วมเมือง | Irrigation weirs, city flood wall
ใช้ถุงลมยางสังเคราะห์ทนแรงดันสูงเสริมความข่ายใยเหล็กเป่าลมพองตัวเพื่อพยุงยกบานเกล็ดเหล็กด้านบนขึ้น Uses heavy-duty reinforced rubber air bladders underneath to inflate and support the steel shield plates. 通过充气泵向盾板底部的强化橡胶气囊注气膨胀，以浮力加顶升力支撑起上部的钢制盾板。
- การควบคุม:Control: เครื่องเป่าลมลมดันต่ำ (Air blower) | Low pressure air compressor
- ความโดดเด่น:Highlights: ติดตั้งไวมาก ฐานล่างใช้ปูนน้อย บำรุงรักษาง่ายสุด | Rapid installation, low concrete footprint
- การใช้งาน:Applications: ฝายชะลอน้ำแม่น้ำ อ่างเก็บน้ำชลประทานกึ่งท่องเที่ยว | Reservoirs, check dams, recreational rivers
3. ข้อมูลทางเทคนิคเชิงวิศวกรรม (Technical Specifications) 3. Detailed Technical Specifications 3. 系统核心设计及技术参数
| Parameter (ข้อมูลจำเพาะ) | Hydraulic Elevator Dam | Pneumatic Shield Dam | |
|---|---|---|---|
| ความสูงบานฝาย (Gate Height Range) | Gate Height Range | 1.0 m to 6.0 m | 0.5 m to 5.0 m |
| ความยาวบานฝายต่อชุด (Span Length) | Standard Span Length | 5.0 m to 6.0 m (Multi-spans linked) | Customized (Up to 100+ meters seamless) |
| วัสดุบานเกราะ (Shield Material) | Shield Panel Material | Q345B Steel / Stainless Steel 304/316 | Q345B Steel + Epicoat Protection / Composites |
| กลไกควบคุมบานฝาย (Actuation System) | Actuation System | Double-acting Hydraulic Cylinders | Multi-layer Steel-reinforced Rubber Bladders |
| เวลาเปิด-ปิดเต็มบาน (Opening/Closing Time) | Fully Lower/Raise Time | 5 to 15 minutes (Quick release valve) | 10 to 30 minutes (Compressor rating dependent) |
| อุณหภูมิใช้งาน (Ambient Temperature) | Operating Temp Range | -10°C to 55°C | -20°C to 60°C |
4. จุดเด่นการป้องกันและความปลอดภัย (Safety & Reliability Highlights) 4. Safety & System Reliability Features 4. 结构安全与应急溢流监控系统
ระบบลดบานฝายอัตโนมัติหากระดับน้ำ upstream สูงเกินระดับความปลอดภัย ป้องกันตลิ่งพังทลาย Over-level automatic release. Automatically lowers the shields if upstream levels exceed security limit.
สามารถลดบานฝายลงได้แม้ไม่มีกระแสไฟฟ้า (เปิดวาล์วปล่อยน้ำมันหรือระบายลมด้วยระบบแรงดึงดูด) Zero-power emergency deflation/lowering. Valves drop shields via gravity when power grid fails.
ถุงลมถูกป้องกันอย่างสมบูรณ์โดยแผงบานเกราะเหล็กด้านบน ป้องกันกิ่งไม้ หิน และของมีคมกระแทก 100% Rubber bladder is fully shielded by the overlying steel panels, eliminating risk of impact puncture from debris.
5. แกลเลอรีภาพถ่ายโครงการและการติดตั้งจริง (Project Gallery) 5. Real Installation & Engineering Project Gallery 5. 项目业绩工程大样及现场实图

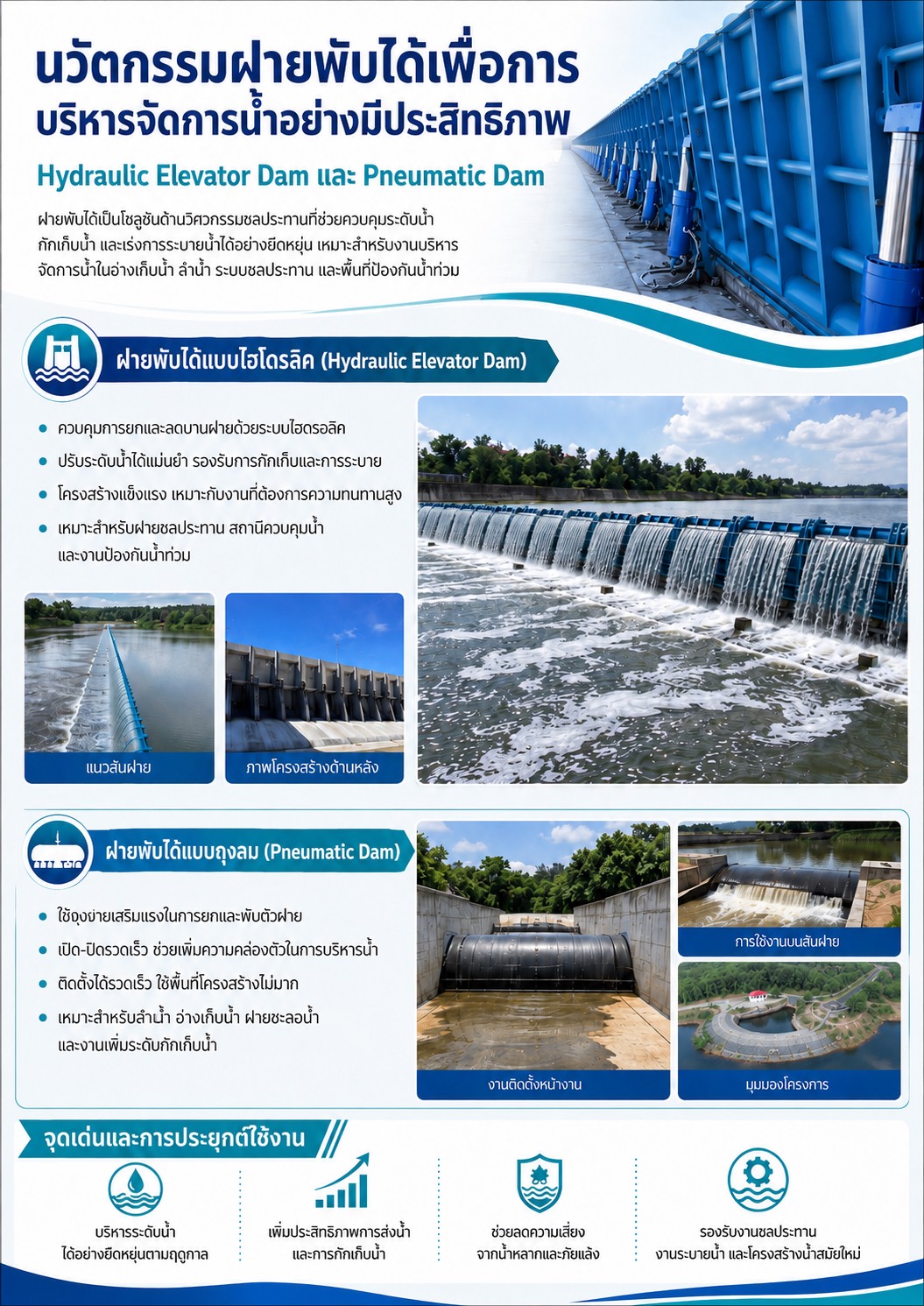

ภาพรวมโบร์ชัวร์ฝายพับได้ระบบไฮดรอลิกและถุงลม
Trilingual Product Overview Brochure Page
ข้อมูลการบำรุงรักษาและการทำงานระบบไฮดรอลิก
Hydraulic Foldable Dam System Mechanics Page

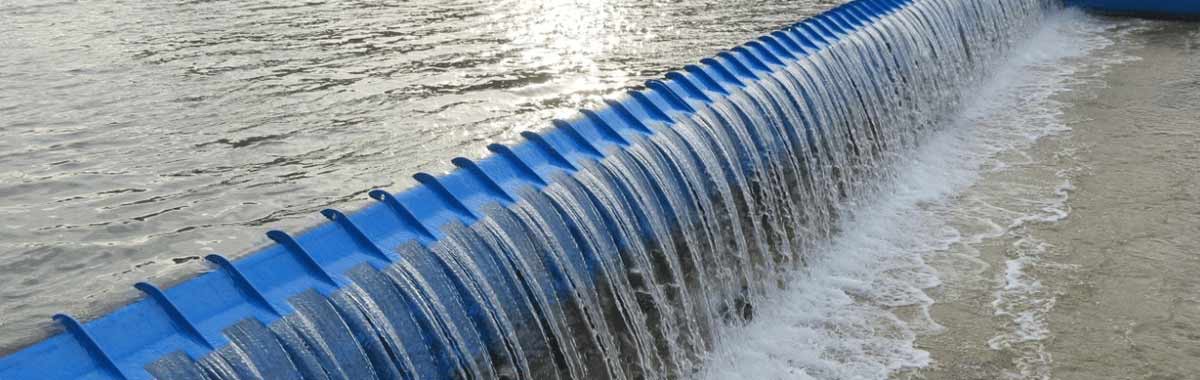

ฝายพับได้น้ำล้นสันบานสวยงามเป็นธรรมชาติ
Uniform Water Overflowing Raised Weir

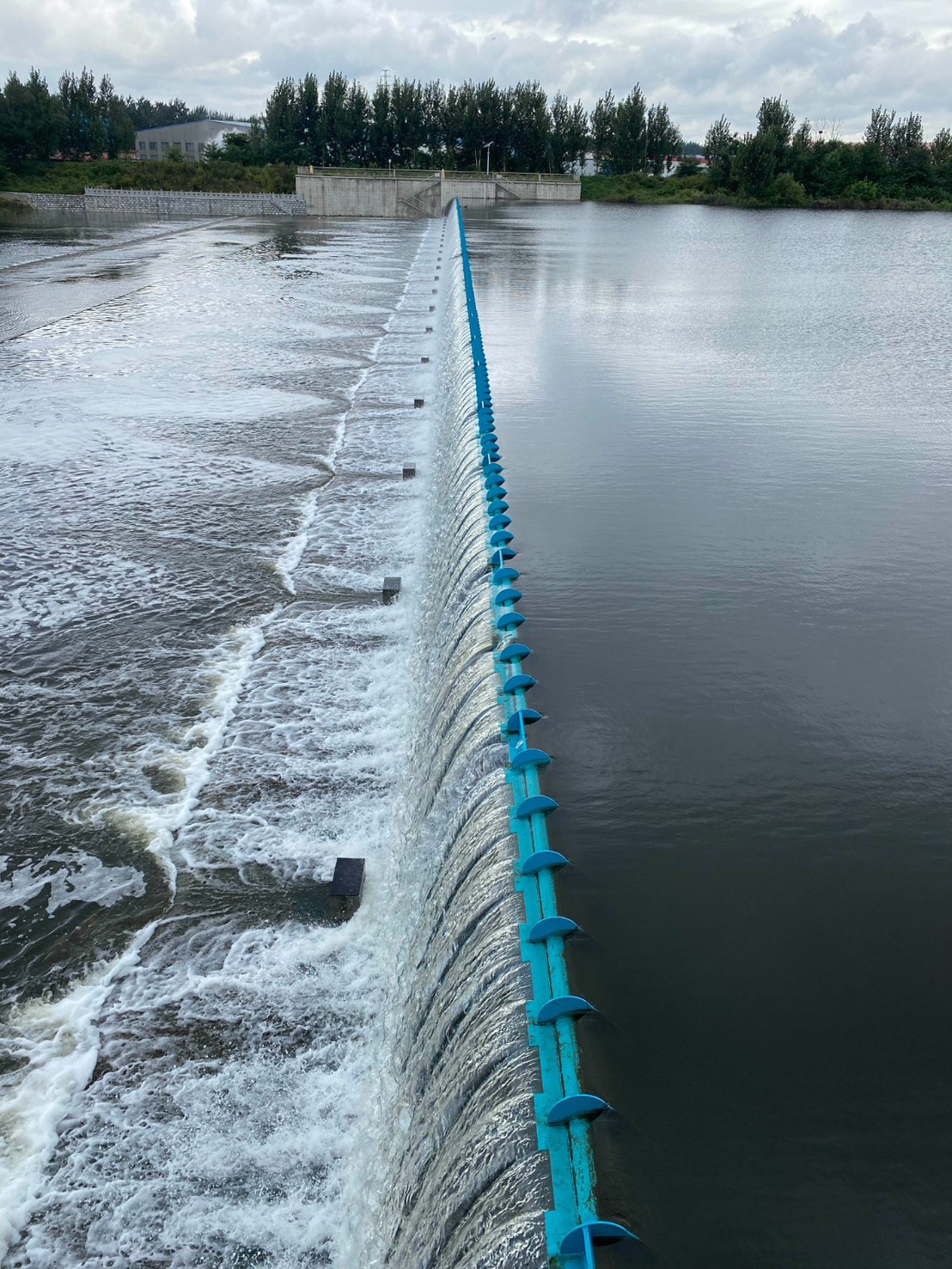

บานฝายระบายน้ำปรับยกสูงควบคุมระดับลำคลอง
Fully Raised Spillway Gate Leveling River Upper Level

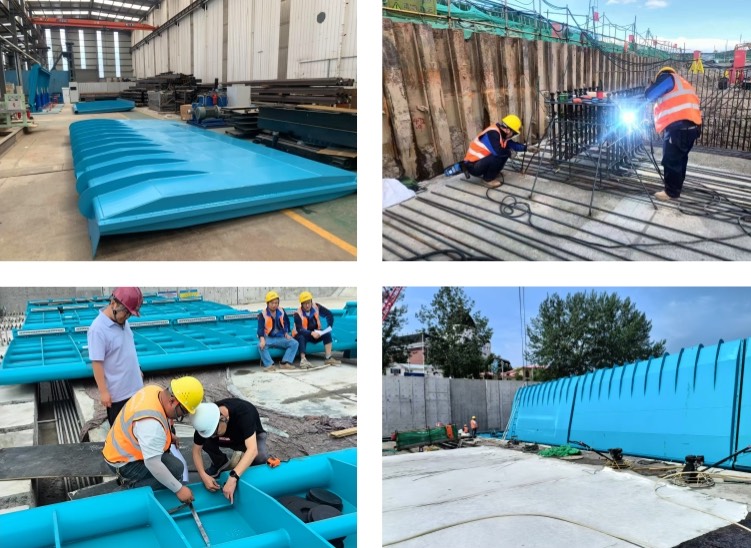

การผลิตและประกอบติดตั้งบานฝายในพื้นที่โครงการ
On-site Civil Construction and Hinge Erection

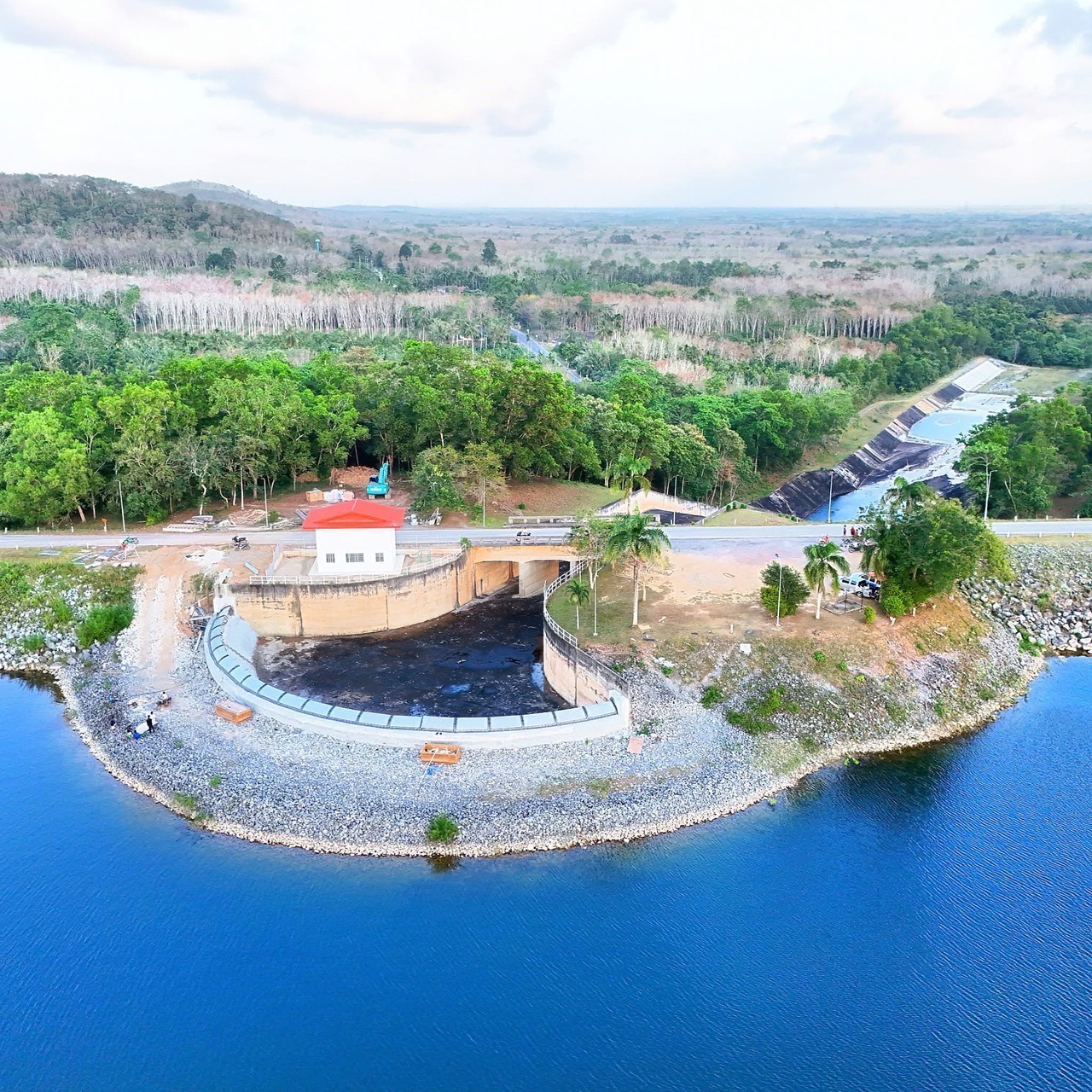

ฝายพับได้แนวมิติมุมสูงในอ่างเก็บน้ำโครงการรัฐ
Circular Spillway Gate Installation Aerial View
