เครื่องสูบน้ำขับเคลื่อนด้วยระบบไฮดรอลิกส์ตระกูล HMP (Hydraulic Drive Pump) ALLA HMP Hydraulic Submersible Pumping System HMP系列便携式液压驱动防爆高扬程大流量潜水泵
ปั๊มจุ่มขับไฮดรอลิกส์ไร้ระบบไฟฟ้า ป้องกันประกายไฟและไฟรั่ว 100% เหมาะสำหรับงานเหมืองและสถานการณ์วิกฤต Submersible pump with hydraulic oil drive. 100% explosion-proof and zero electrical hazard. 液压马达驱动，完全无触电起火隐患，矿井及下水道排险专用
1. จุดเด่นด้านความปลอดภัยหลัก (Core Advantages) 1. Safety & Efficiency Advantages 1. 安全优势与工况
**ALLA HMP** เป็นนวัตกรรมเครื่องสูบน้ำแบบจุ่มที่ขับเคลื่อนด้วยมอเตอร์ไฮดรอลิกส์ชนิดลูกสูบ (Axial Piston Motor) ผ่านการส่งสายไฮดรอลิกส์น้ำมันจากบนฝั่ง ทำให้ตัวปั๊มจุ่มใต้น้ำไม่มีการต่อสายกระแสไฟฟ้าใดๆ ทั้งสิ้น ป้องกันปัญหาขดลวดไหม้ มอเตอร์ลัดวงจร หรือกระแสไฟฟ้ารั่วไหลลงน้ำที่เป็นอันตรายต่อเจ้าหน้าที่ผู้ปฏิบัติงานได้อย่างเด็ดขาด สามารถสูบของเหลวที่มีกากขยะโคลนหินปะปนสูงโดยไม่ทำให้เพลาคดบิด
The **ALLA HMP** series is a submersible pumping configuration powered purely by hydraulic fluid circulation. Eliminating subsea cables, it provides maximum protection in oil refineries and confined municipal drainage basins.
ไม่มีชิ้นส่วนที่ก่อกระแสไฟจุ่มใต้น้ำ ป้องกันการระเบิดในบ่อน้ำเสียโรงงานเคมีและเหมืองถ่านหินได้อย่างปลอดภัย No electric parts submersed, completely eliminating sparks or shock hazards in chemical refineries.
ใบพัดแบบ Semi-open หรือ Channel ใบมีดตัดสับขยะในตัว ผ่านของแข็งขนาด 50 มม. ได้สะดวก Semi-open impeller with integrated cutter design easily passes municipal solids up to 50mm.
2. พิกัดรุ่นเปรียบเทียบขีดความสามารถ (HMP Series Models) 2. HMP Model Matrix 2. HMP 规格划分及液压参数
3. ตารางสเปกทางวิศวกรรมชลศาสตร์ (Technical Specs) 3. Detailed Technical Specs 3. 液压潜水泵技术规格表
| Parameter (ข้อมูลวิศวกรรม) | Engineering Limit Specifications | |
|---|---|---|
| ขนาดของแข็งผ่านสูงสุด (Solid size) | Max Spherical Passage | 50 mm to 80 mm |
| ช่วงอุณหภูมิที่ใช้งาน (Temperature) | Liquid Temp Limits | -15 °C to +80 °C |
| ชนิดมอเตอร์ไฮดรอลิกส์ (Motor type) | Hydraulic Motor Type | Axial Piston Hydraulic Motor (Rexroth type or equivalent) |
| วัสดุตัวเรือนภายนอก (Chassis Material) | Exterior Shell Material | Stainless Steel 316 (SS316) / Ductile Iron (QT450) |
4. แกลเลอรีแบบและแปลนทิศทางการติดตั้ง (Technical Gallery) 4. Technical Diagrams & Curves Gallery 4. 泵体结构剖视图、水力性能曲线及油管布置大样

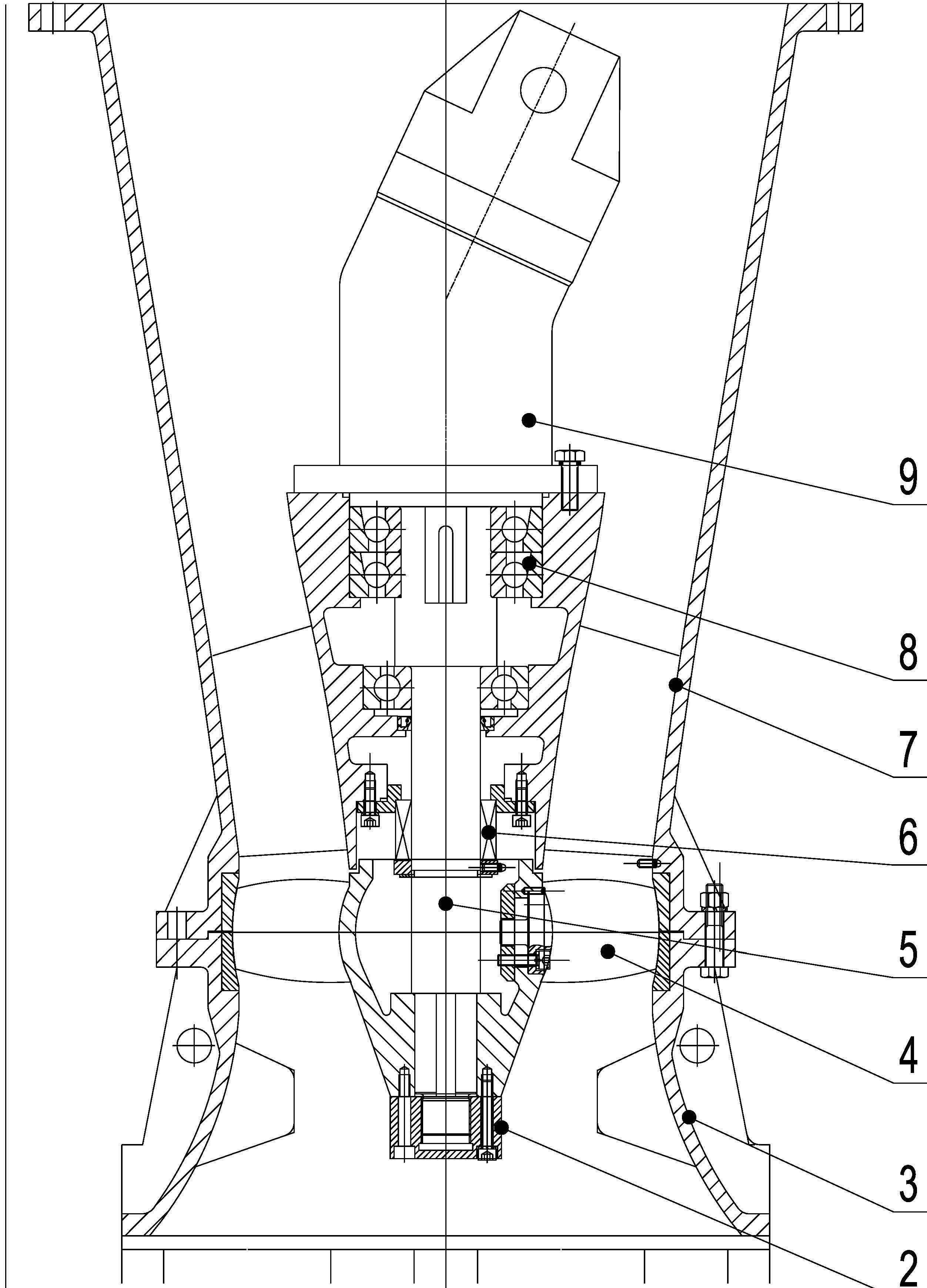

ภาพผ่าแสดงใบพัดและมอเตอร์ไฮดรอลิกส์ภายใน
HMP Internal Component Cutaway Layout
แบบจำลองมิติมอเตอร์ติดตั้งปั๊มจุ่ม HMP
HMP Pump Chassis Layout Blueprint
กราฟอัตราการไหลเทียบระยะส่งของรุ่น HMP
HMP Hydraulic Performance Curves Chart
แบบผังเชื่อมต่อสายและตัวควบคุมไฮดรอลิกส์บนฝั่ง
Hose Connections & Power Pack Blueprint
