ปั๊มประตูระบายน้ำแบบขับขอบใบพัด RDP (ALLA Rim Drive Propeller Pump Solutions) ALLA RDP Rim Drive Water Gate Pump (Integrated Sluice Gate Pump Solutions) ALLA RDP 闸门一体化无轴轴流泵解决方案 (Rim Drive Propeller Pump)
จัดทำโดย: บริษัท สุรสีห์ การโยธา จำกัด (232 ต.ชะรัด อ.กงหรา จ.พัทลุง 93000) Prepared by: Surasee Civil Engineering Co., Ltd. (232 Charat, Kong Ra, Phatthalung 93000) 合作承制总装：Surasee Civil Engineering Co., Ltd. (泰国博他仑府กงหรา)
1. ขอบเขตการใช้งานหลัก (Applications Overview) 1. Applications Overview 1. 工况应用概述
ระบบเครื่องสูบน้ำแบบประตูระบายน้ำขับขอบใบพัด **ALLA Rim Drive Propeller Pump Solutions** ได้รับการพัฒนาขึ้นเพื่อเป็นระบบสถานีระบายน้ำรูปแบบใหม่ที่ผสานรวมปั๊มน้ำขับขอบใบพัดและบานประตูน้ำเข้าไว้เป็นระบบเดียวกันอย่างสมบูรณ์แบบ ติดตั้งโดยตรงภายในร่องระบายน้ำหรือทางน้ำไหลที่มีอยู่เดิม ทำให้ไม่จำเป็นต้องออกแบบและขุดก่อสร้างบ่อพักน้ำขนาดใหญ่ (Sump Pit) หรืออาคารสถานีสูบน้ำคอนกรีต ประหยัดค่าใช้จ่ายโยธาลงกว่า 80%
The **ALLA Rim Drive Propeller Pump Solutions** has been developed as a new drainage facility integrating the Rim Drive Propeller Pump and the sluice water gate into one unified system. Erected in existing channels, it eliminates the need for large-scale sump pits and concrete pump houses.
ใบพัดถูกรวมเข้ากับโรเตอร์มอเตอร์ไฟฟ้าโดยรอบ (Hubless) น้ำไหลเข้าผ่านใจกลางโดยตรง ไร้แกนเพลาคดบิด The propeller blades are welded directly to the motor's inner rotor (center-flow, hubless, zero shaft fatigue).
ตัวปั๊มยกติดตั้งสไลด์ไปกับบานเลื่อนประตูระบายน้ำ การยกซ่อมทำได้ง่ายเพียงยกขึ้นมาเหนือผิวน้ำแห้ง The pump slides vertically with the gate frame. Maintenance is simplified by hoisting the gate above water.
2. ตารางรุ่นแยกพิกัดขนาด (Product Models Range) 2. RDP Model Matrix & Specifications 2. RDP 规格型号划分及功率范围
3. ข้อมูลจำเพาะทางเทคนิคเชิงวิศวกรรม (Technical Specifications) 3. Detailed Technical Specs 3. 技术大样参数
| Parameter (ข้อมูลวิศวกรรม) | Value Limits / Engineering Limits | |
|---|---|---|
| ช่วงขนาดปากท่อส่ง (Apertures) | Nominal Size Range | DN 350 mm to DN 2,400 mm |
| อัตราการไหลสูบส่ง (Flow Capacity) | Flow Discharge Range | 0.2 m³/s to 25.0 m³/s (720 m³/h to 90,000 m³/h) |
| ระยะส่งสูงที่รองรับ (Dynamic Head) | TDH Range | 0 to 12.0 meters |
| ระบบแรงดันไฟฟ้าที่รองรับ (Voltages) | Operating Voltages | 380V | 660V | 6 kV | 10 kV (Supports High Voltage networks) |
| ขีดจำกัดความเค็มของน้ำ (pH limits) | Water pH Tolerance | pH 5.0 to 9.0 (Freshwater, river water, or mild industrial sewage) |
4. ระบบเซนเซอร์ป้องกันอัจฉริยะในปั๊ม RDP 4. Integrated Diagnostics & Protections 4. 智能监控安全报警保护探头
เซนเซอร์ขดลวดสเตเตอร์ตัดการทำงานอัตโนมัติหากร้อนเกิน 135-145°C Embeded stator temperature probe. Auto cutoff triggers at 135-145°C.
เซนเซอร์ป้องกันตัวเปล่าจังหวะไม่มีน้ำในห้องใบพัด เพื่อเลี่ยงมอเตอร์ล็อก Dry running sensor. Disconnects drive power if intake levels are too low.
บันทึกประวัติความร้อนแบริ่งล่วงหน้าเพื่อเตรียมชิ้นส่วนก่อนลูกปืนล็อก Bearing thermal loggers provide predictive alerts before rotating parts lock up.
5. แกลเลอรีแบบเขียนแบบทางวิศวกรรม (Technical Drawings) 5. Engineering Layouts & Blueprint Gallery 5. 闸门泵站流道设计与基础大样库
ภาพจำลองลักษณะภายนอกของปั๊ม RDP
RDP Pump Physical Layout Drawing

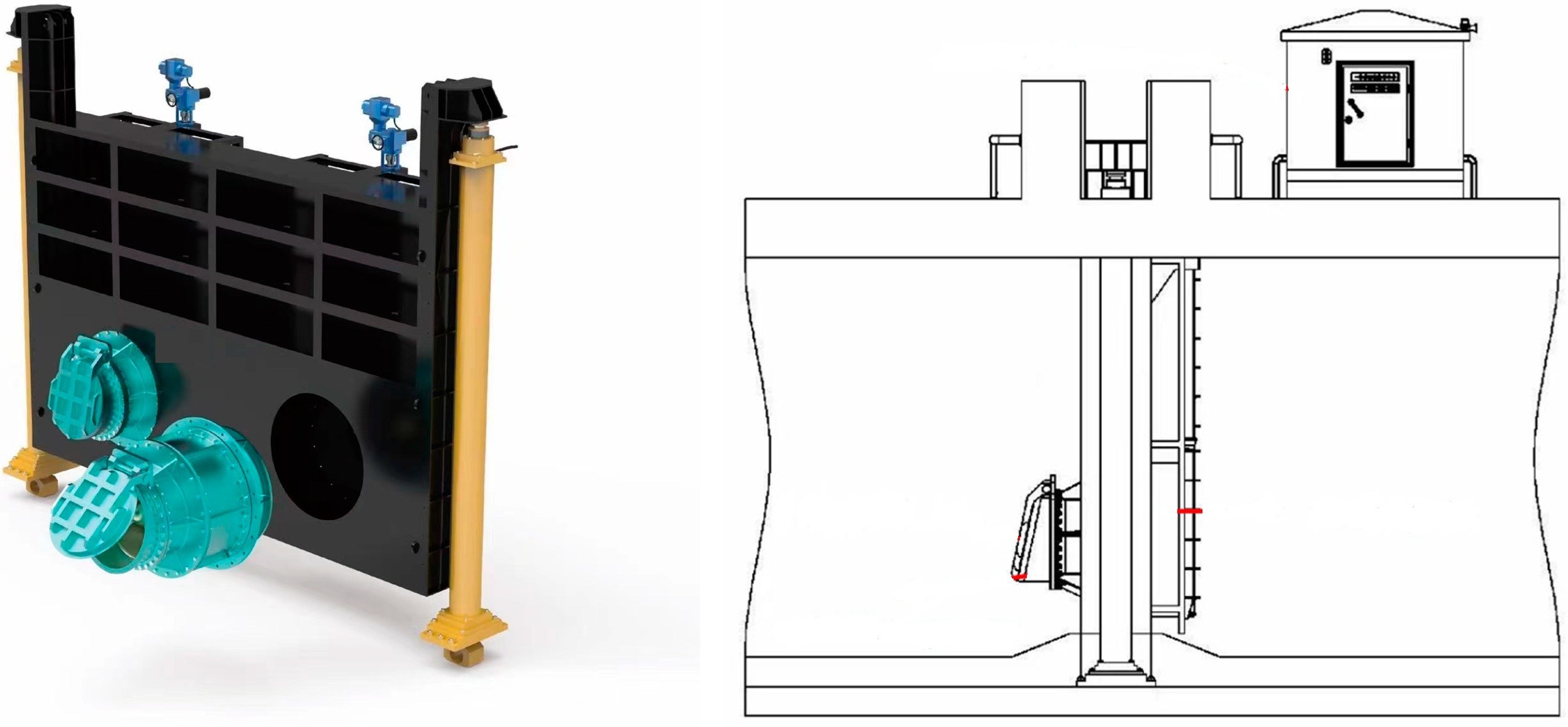

ผังการจัดวางฐานโยธาสถานีประตูน้ำ RDP
RDP Pump Station Civil Blueprint
แบบจำลองทิศทางการไหลของน้ำผ่านใบพัด RDP
Guide Slot and Flow Path Detail

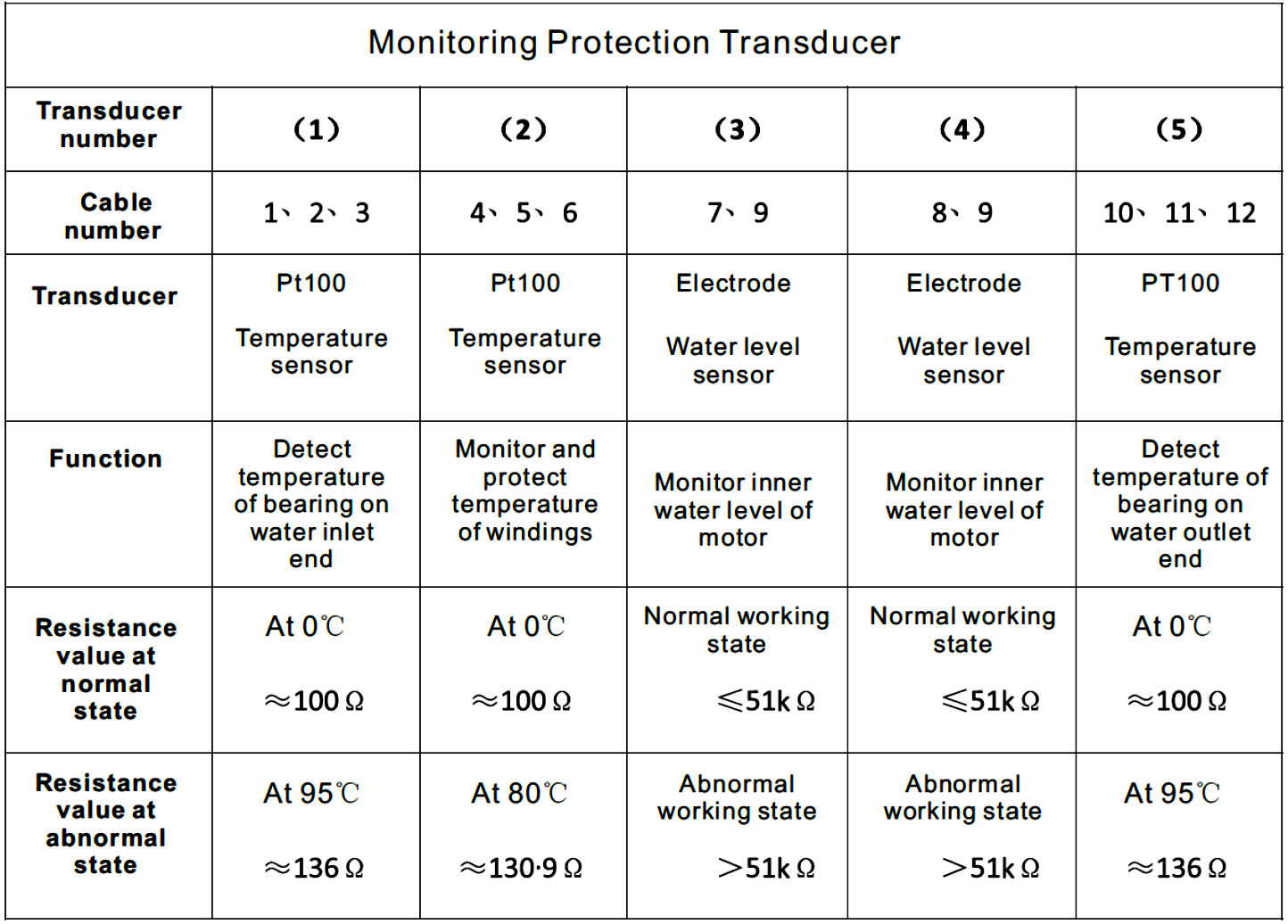

ตารางวิเคราะห์การพ่วงเซนเซอร์เตือนภัยในตัวปั๊ม
Internal Diagnostics Chart & Wiring
